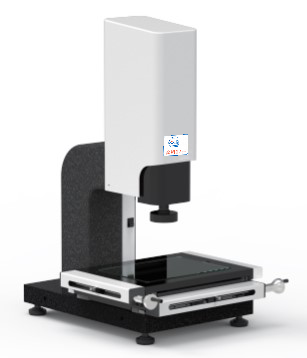

手动影像测量仪——二次元

所属类别：其它产品

产品简介：

产品特点： 1.底座与立柱为00 级花岗岩主体结构，抗震性能好，不变形。 2.工作台为多次高温回火铸铁平台，膨胀物理性能稳定，精度高、不变形。 3. LED 智能环形光源,共分八区，可变换各种角度和亮度,满足不同产品的需求。 4. 探针预留孔：我司仪器硬件上有探针预留孔位，加探针后可以测量高、宽、长度、两面的夹角、圆锥的顶角、圆柱的直径、倒角、直线度、平面度、圆度、圆柱度、垂直度、平行度、倾斜度等。 5.测量软件界面简洁、操作直观、容易上手、功能强大。 6.常用功能以按钮形式放在主界面，按钮都设有提示功能，易于熟悉掌握。 7.寻边功能：我们拥有多种自动抓边模式，针对特殊测量位置，我们可以更快速更准的抓取，有效避免人为误差，提高测量效率； 8.影像测高：通过对焦找到产品清晰位置后，可计算台阶高度和盲孔深度。 9. 文件导入和把心图：软件可直接导入钻孔、.文件进行全自动量测孔径和位置度，采用靶心图（也叫雷达图）来理解钻孔的加工品质；

咨询热线:#

立即咨询在线留言

产品详情

技术参数
仪器型号	ZK222 EA	ZK322 EA	ZK432 EA
测量范围（MM)	200	300	400
	200	200	300
	200	200	200
玻璃台面尺寸(MM)	*260260**	*360260**	*460360**
工作台尺寸(MM)	*360360**	*460360**	*560460**
外形尺寸（MM)	*5507501000*	*7105101720*	*9107101720*
承重(KG)	30	30	35
仪器重量(KG)	140 260 360
CCD	彩色高分辨率摄像机 700 线
变焦物镜	0.8－1.5X
视频放大倍率	30－225X
物方视场	10.6－1.6MM
工作距离	90MM
线性精度(ΜM)	X/Y 精度≤(3+L/200)μm；Z 轴≤(5+L/200)μm（“L”指被测物体的长度，单位为MM）
电源	220V±10%(AC) 50HZ
