产品名称

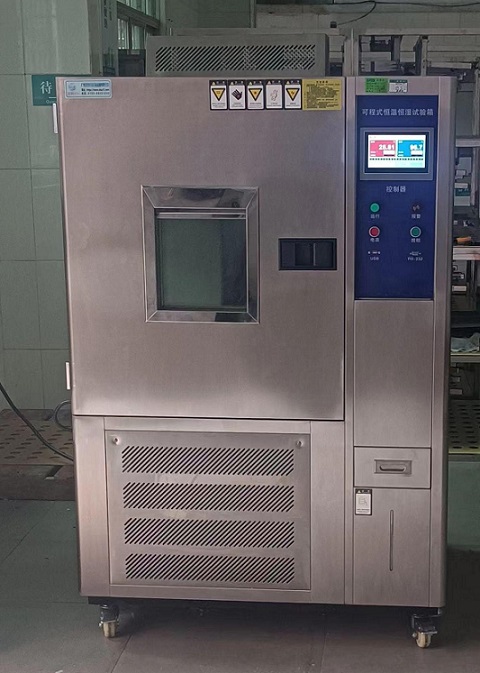

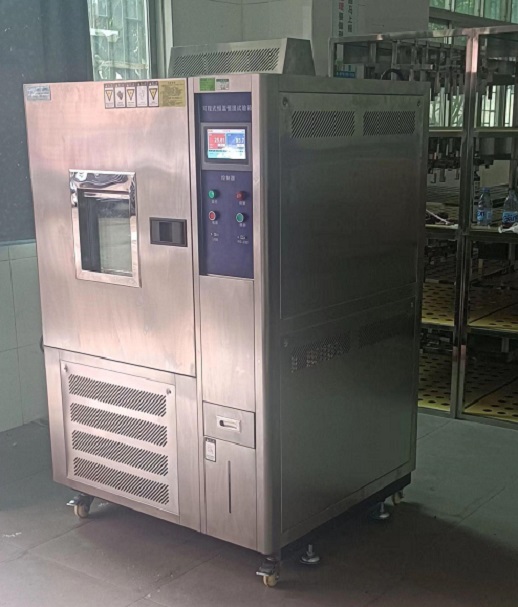

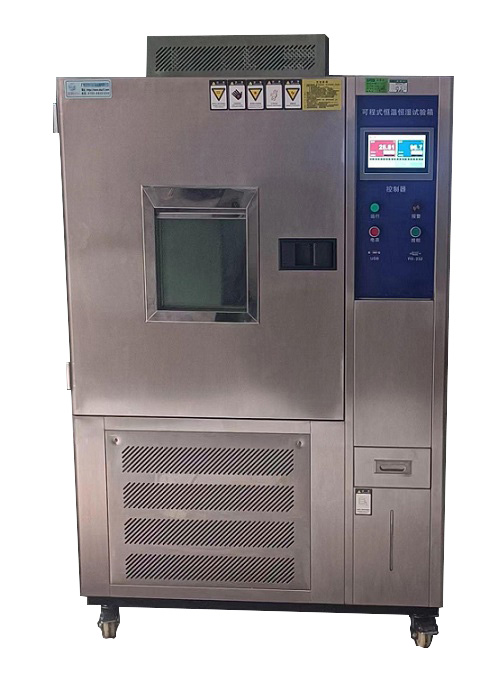

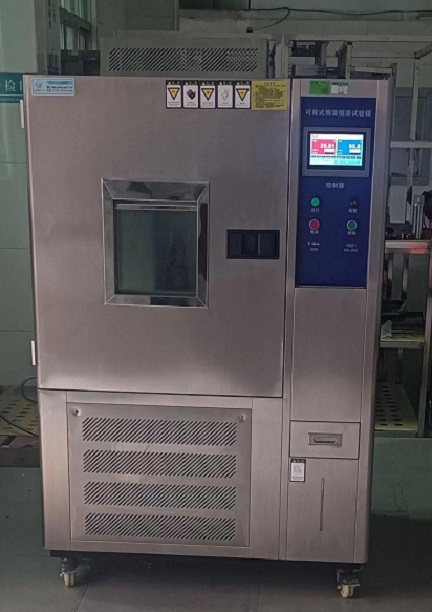

可程式恒温恒湿试验箱

产品型号

ZK-TH-225L-70

试样限制

本试验设备禁止：

易燃、易爆、易挥发性物质试样的试验或储存

腐蚀性物质试样的试验或储存

生物试样的试验或储存

强电磁发射源试样的试验或储存

放射性物质试样的试验或储存

剧毒物质试样的试验或储存

试验或储存过程中可能产生易燃、爆炸、挥发、剧毒、腐蚀及放射性物质的试样的试验或储存

1. 容积、尺寸和重量

1.1. 标称内容积

225L

1.2. 内箱 尺寸

宽600mm × 深750mm × 高500mm

1.3. 外型 尺寸

宽1050mm × 深1690mm × 高1055mm

1.4. 重 量

320KG

1.5. 电 源

380V 峰值5.5KW  (220V可选）

2. 性能

2.1. 测试环境条件

环境温度为+5~+28℃、相对湿度≤85%、试验箱内无试样条件下

2.2. 测试 方法

GB/T 5170.2-2008 温度试验设备

GB/T 5170.5-2008 湿热试验设备

2.3. 温度 范围

-70℃～+150℃

2.4. 湿度范围

20%---98% 湿度  温度（25至85度可做湿度）

2.5. 温度波动度

≤0.5℃（注：如按GB/T5170.2-1996表示，波动度为≤±0.25℃）

2.6. 温度 偏差

≤±2℃

2.7. 温度均匀度

≤±2℃

2.8. 升温 时间

3℃/min（平均升温速率）

2.9. 降温 时间

1℃/min（平均降温速率）

2.10. 湿度范围

（20～98）%RH（参照温湿度可控制范围图，无有源湿、热负载）

温湿度可控制范围图

2.11. 湿度偏差

≤±2.0%RH

2.12. 湿度波动度

≤±2.5%RH

2.13. 湿度均匀度

≤±3%RH

2.14. 满足试验方法

GB/T2423.1-2008(IEC60068-2-1:2007) 低温试验方法 Ab

GB/T2423.2-2008(IEC60068-2-2:2007) 高温试验方法Bb

GJB150.4-1986 低温试验

GJB150.3-1986 高温试验

GB/T2423.3-2006(IEC60068-2-78:2007)恒定湿热试验方法Cab

GB/T2423.4-2008(IEC60068-2-30:2005) 交变湿热试验方法Db

GJB150.9-1986 湿热试验

（每立方米负载不大于35kg/m3钢的热容量，湿热试验时无有源湿、热负载）

3. 结构特征

3.1. 保温围护结构

1.外壁材料：不锈钢

2.内壁材料：优质不锈钢板

3.箱体保温材料：硬质聚氨酯泡沫+玻璃纤维

4.密封硅胶条：双道密封硅胶条（可耐高低温范围-100度----+300度，寿命10年）

3.2. 空气调节通道

1. 采多翼离心式循坏风扇，加强轴心加耐高低温之旋转叶片铝合金制成，以达强制对流。

2. FLOW THROW送风方式；水平扩散垂直热交换弧形循环。

3.3. 试验箱标准配置

1.观察窗：多层透明电热膜中空钢化玻璃1个（位于门上）

2.引线孔：φ50mm 1个（位于箱体左侧一个）

3.门上备室内照明灯(高效长寿节能灯)

4.移动脚轮：4个

5.调节脚杯：4个

6.样品架：不锈钢样品架2层，挂钩8个，承重(均布):25kg/层

（箱内样品累计总承载不超过：100kg）

3.4. 门

单开铰链门（面对箱体时，左铰链，右把手），配观察窗、照明灯、窗框/门框防凝露电热装置

3.5. 控制面板

控制器显示屏、电源开关及状态指示灯

3.6. 机械室

制冷机组、接水盘、排水孔

冷凝风机、冷凝器进风口、补给水箱

3.7. 配电控制柜

PLC、机床变压器、中间继电器、时间继电器、固态继电器、交流接触器、热继电器、保险丝、漏电开关

3.8. 加热器

1.镍铬合金电热丝式加热器

2.加热器控制方式：无触点等周期脉冲调宽，SSR（固态继电器）

3.加热器功率：2.5KW

3.9. 加湿器

1.外置可拆卸锅炉加湿方法

2.不锈钢铠装加热器

3.加热器控制方式：无触点等周期脉冲调宽，SSR（固态继电器）

4.水位控制装置，加热器防干烧装置，沉淀物收集装置，液位观察窗

5.加湿器功率：2.5KW

3.10. 水路

1.补给水箱25L，含高低水位指示，可拆卸清洗

2.高效电磁挤压水泵，可连续运转5000H

4.高低温双水位电子液位开关，可防止误动作

5.缺水空焚超温保护+超低水位保护+供水超时，确保设备安全运行

3.11. 电源线孔及排水孔

电源线孔位于箱体侧面，排水孔位于箱体后面

4. 制冷系统

4.1. 工作方式

采用压缩制冷 二级压缩制冷

4.2. 制冷压缩机

全封闭低噪音活塞式压缩机

4.3. 蒸发器

翅片管式换热器（兼做除湿器）

4.4. 冷凝器

风冷式：翅片管式换热器。

4.5. 节流装置

膨胀阀+毛细管

4.6. 板式热交换器

不锈钢钎焊板式换热器（复叠式制冷系统采用）

4.7. 制冷机控制方式

1.控制系统根据试验条件自动调节制冷机运行最佳节能工况

2.蒸发器制冷量由控制系统驱动电磁阀切换

3.压缩机回气冷却回路

4.8. 制 冷 剂

R404a/R23（臭氧耗损指数均为0，R23为复叠式制冷系统采用）

5. 电气控制系统

5.1. 控制器

显示器

7英寸触摸屏，（有10英寸或10英寸竖屏可选配）

运行方式

程序方式、定值方式

设定方式

中英文菜单（可自由切换），触摸屏方式输入（有手机终端操作可选配）

程序容量

1.程序：最大120组

2.段数：最大100段

3.循环数：最大可无限循环

设定范围

温度：根据设备的温度工作范围调整

分辨率

温度：0.01℃； 湿度：0.1％RH(温湿度试验设备) ；时间：1min;

输入

PT100白金热电阻

控制方式

1.抗积分饱和PID

2.BTC平衡调温控制方式+DCC智能冷量控制+DEC智能电气控制 (温度试验设备)

3.BTHC平衡调温调湿控制方式+DCC智能冷量控制+DEC智能电气控制(温湿度试验设备)

曲线记录功能

具有带电池保护的RAM，可保存设备的设定值、采样值及采样时刻的时间；最大记录时间为180天(当采样周期为60S时)

附属功能

1.故障报警及原因、处理提示功能

2.断电保护功能

3.上下限温度保护功能

4.日历定时功能(自动启动及自动停止运行)

5.自诊断功能。

5.2. 温湿度测量

温度：PT100白金热电阻

湿度：干湿球温度计法（仅湿热型）

6. 湿热系统供水

6.1. 供水方式

水泵提升

6.2. 供水装置位置

侧面抽屉式水箱

6.3. 储水箱容积

25L

6.4. 供水水质要求

电阻率≥500Ω·m

7. 安全保护装置

7.1. 制冷系统

1.压缩机过热

2.压缩机过流

3.压缩机超压

4.冷凝风机过热

7.2. 加湿系统

1.加湿热管干烧

2.水位异常

3.供水超时

7.3. 试验箱

1.可调式超温

2.空气调节通道极限超温

3.风机电机过热

7.4. 其它

1.总电源相序和缺相保护

2.过载及短路保护

3.漏电保护

4.箱体多次开门造成制冷系统故障报警保护

8. 其他配置

8.1. 电源线缆

5*4平方mm电缆4米

8.2. 总电源开关

漏电保护开关

9. 运输

试验箱为整体式，整体运输
