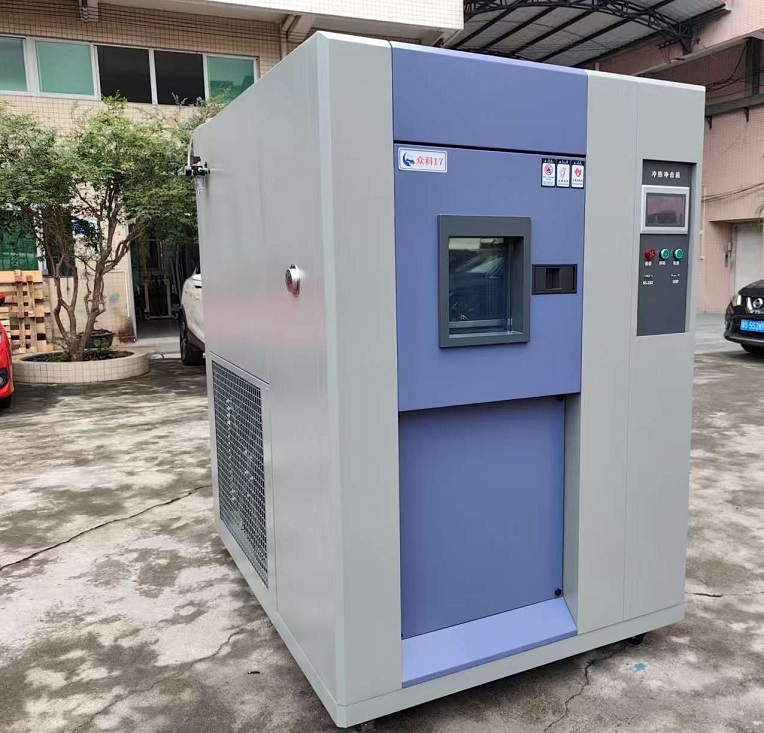

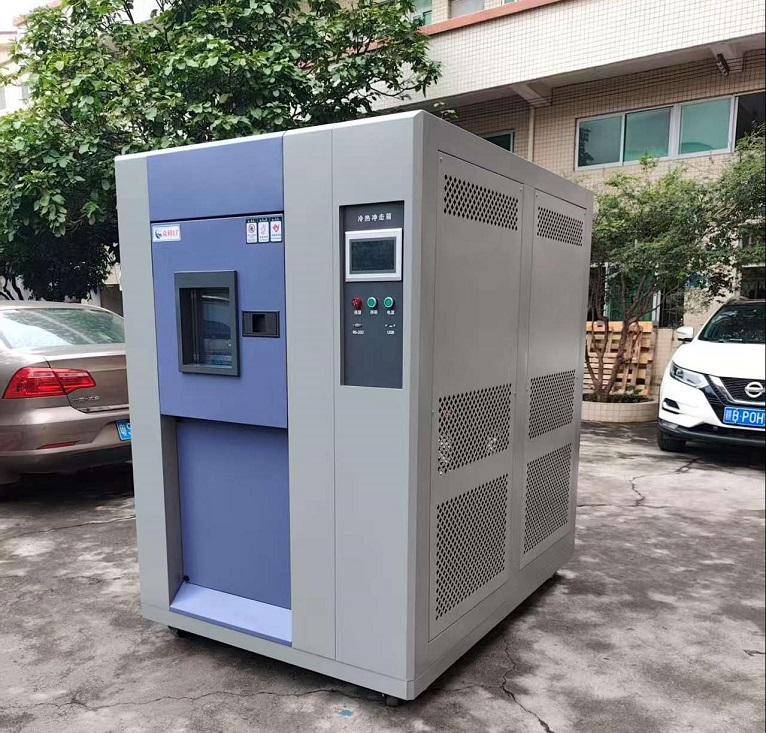

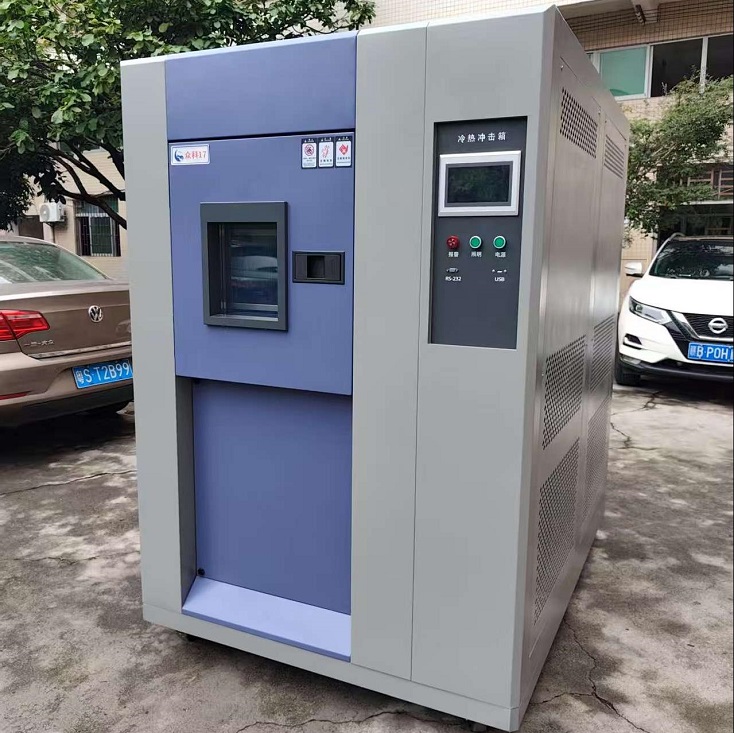

产品名称

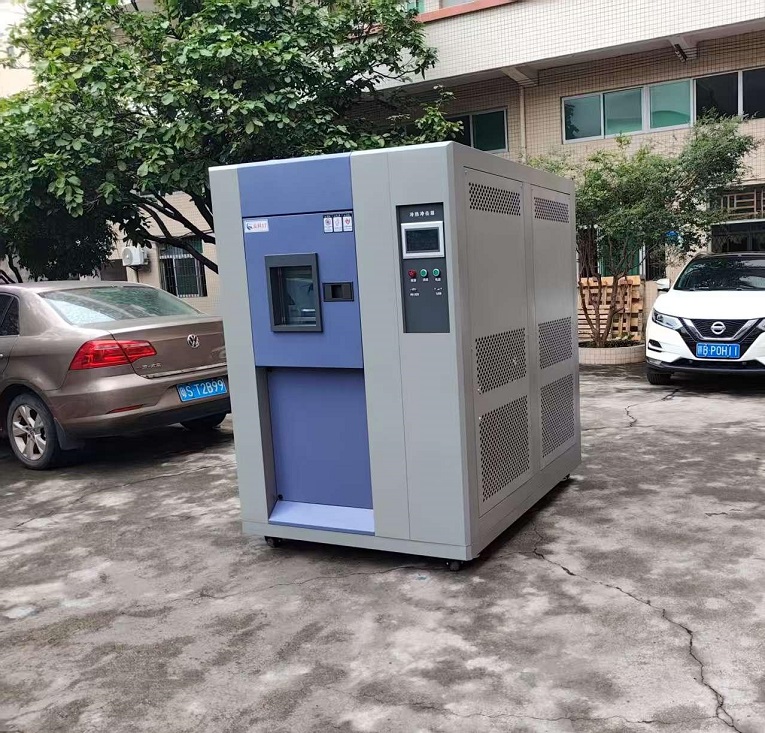

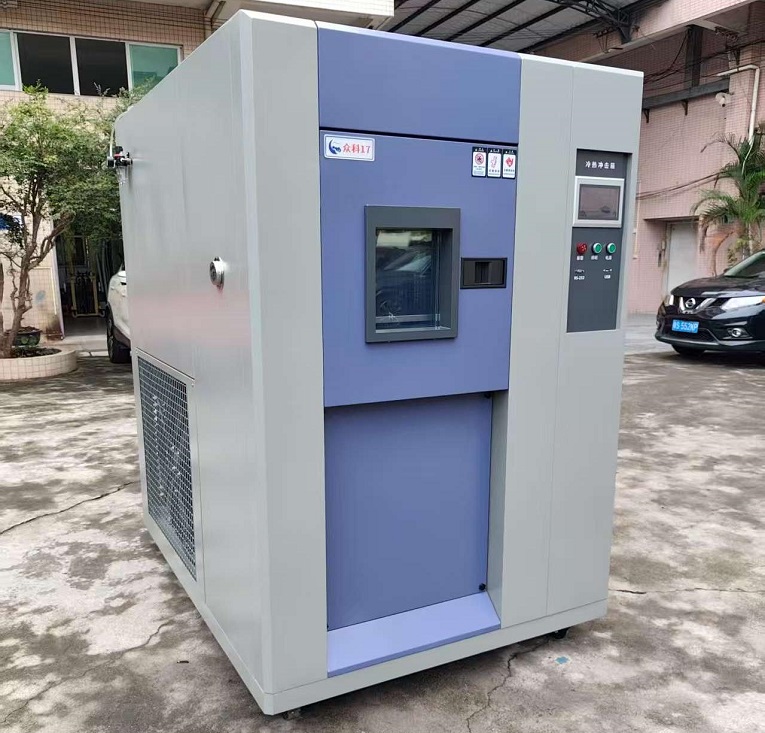

冷热冲击试验箱

产品型号

ZK-TST-80L-60

冷热冲击箱的应用

冷热冲击箱是金属、塑料、橡胶、电器零组件、自动化零部件、通讯组件、汽车配件、金属、化学材料、塑胶等行业，国防工业、航天、兵工业、BGA、PCB基扳、电子芯片IC、半导体陶磁及高分子材料等材料行业必备的测试设备， 用于测试材料结构或复合材料，在瞬间下经极高温及极低温的连续环境下所能忍受的程度，,测试其材料对高、低温的反复抵拉力及产品于热胀冷缩

试样限制

本试验设备禁止：

易燃、易爆、易挥发性物质试样的试验或储存

腐蚀性物质试样的试验或储存

生物试样的试验或储存

强电磁发射源试样的试验或储存

放射性物质试样的试验或储存

剧毒物质试样的试验或储存

试验或储存过程中可能产生易燃、爆炸、挥发、剧毒、腐蚀及放射性物质的试样的试验或储存

容积、尺寸和重量

标称内容积

80L

内箱 尺寸

宽400mm ×  深400mm ×  高500mm

外型 尺寸

宽1380mm × 深1780mm ×  高1950mm

重     量

550KG

电  源

380V 三相四线+保护地线   峰值14KW

性能

测试环境条件

环境温度为+5~+28℃、相对湿度≤85%、试验箱内无试样条件下

温度 范围

  -40~150℃ 、   -50~150℃、     -60~150℃ 可选

高温室温度范围

+60℃～+180℃

低温室温度范围

0℃ ～ ﹣75℃

冲击时间

5min

高温冲击范围

﹢60 ℃ ～ ﹢150 ℃

低温冲击范围

﹣10 ℃ ～ ﹣60 ℃

冲击恢复时间

-40℃～＋125℃ 约需 5 分 钟左右

风门动作时间

2 秒以内

温度波动度

≤±0.5℃

温度 偏差

≤±2℃

温度均匀度

≤2℃

满足试验方法

环境温度为+25℃、相对湿度≤85%、试验箱内无试样条件下

GB/T2423.1-2008(IEC60068-2-1:2007) 低温试验方法 Ab

GB/T2423.2-2008(IEC60068-2-2:2007) 高温试验方法Bb

GJB150.4-1986   低温试验

GJB150.3-1986   高温试验

GB-T 31467.3-2015 电动汽车用锂离子动力蓄电池包和系统第 3 部分

GB_T 31485-2015 电动汽车用锂离子动力蓄电池安全要求及试验方法

GB-T 18333.2-2015 电动汽车用锌空气电池

GB-T 31486-2015电动汽车用锂离子动力蓄电池电性能要求及试验方法

GB_T 31484-2015 电动汽车用锂离子动力蓄电池循环寿命

QC-T 897-2011 电动汽车用电池管理系统技术条件

QC/T741-2014 车用超级电容器

1. 结构特征

1.1. 保温围护结构

1.外壁材料：A3钢板静电喷涂

2.内壁材料：优质不锈钢板

3.箱体保温材料：硬质聚氨酯泡沫+玻璃纤维

4.密封硅胶条：双道密封硅胶条（可耐高低温范围-100度----+300度，寿命可达20年）

1.2. 空气调节通道

1. 采多翼离心式循坏风扇，加强轴心加耐高低温之旋转叶片铝合金制成，以达强制对流。

2. 送风方式；左右扩散垂直热交换弧形循环。

1.3. 试验箱标准配置

1. 引线孔：φ50mm 1个（位于箱体左侧）

2.移动脚轮：4个

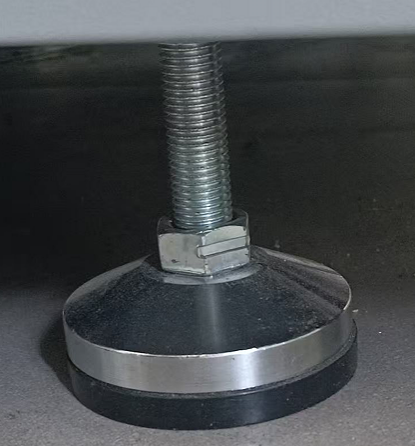

2. 调节脚杯：4个

4.样品架：不锈钢样品架2层，挂钩8个，承重(均布):20kg/层

（箱内样品累计总承载不超过：50kg）

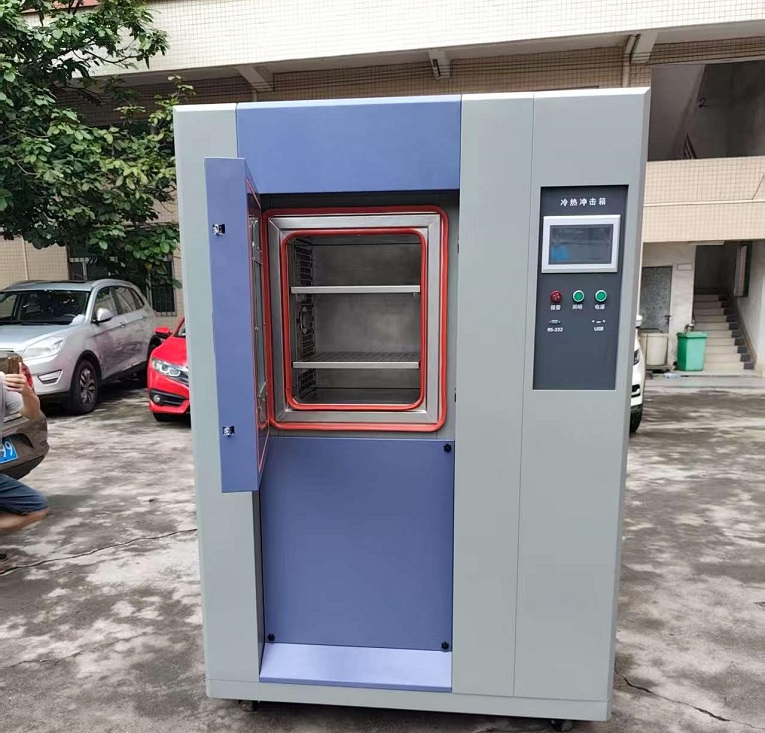

1.4. 门

单开铰链门（面对箱体时，左铰链，右把手），门框防凝露电热装置

1.5. 控制面板

控制器显示屏、电源开关及状态指示灯，485或232通讯接口，USB数据下载接口。

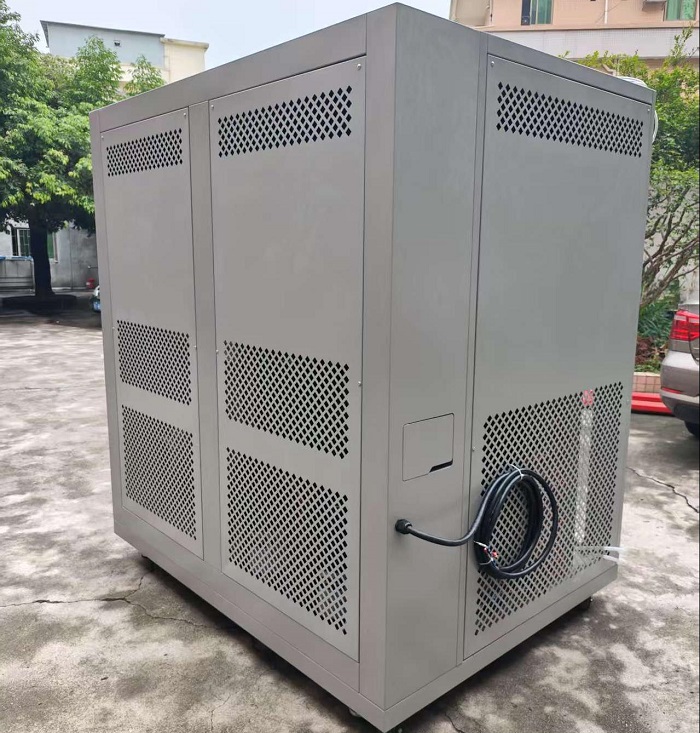

1.6. 机械室

制冷机组、接水盘、排水孔

冷凝风机、冷凝器进风口

1.7. 配电控制柜

PLC、机床变压器、中间继电器、时间继电器、固态继电器、交流接触器、热继电器、保险丝、漏电开关

1.8. 加热器

1. 镍铬合金电热丝式加热器

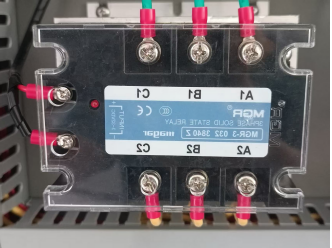

 2.加热器控制方式：无触点等周期脉冲调宽，SSR（固态继电器）

3.加热器功率：6KW

1.9. 电源线孔及排水孔

电源线孔位于箱体后面，排水孔位于箱体后面

2. 制冷系统

2.1. 工作方式

采用二级压缩制冷

2.2. 制冷压缩机

全封闭低噪音活塞式压缩机

2.3. 蒸发器

翅片管式换热器

2.4. 冷凝器

风冷式：翅片管式换热器。

2.5. 节流装置

膨胀阀+毛细管

2.6. 板式热交换器

不锈钢钎焊板式换热器（复叠式制冷系统采用）

2.7. 制冷机控制方式

1.控制系统根据试验条件自动调节制冷机运行最佳节能工况

2.蒸发器制冷量由控制系统驱动电磁阀切换

3.压缩机回气冷却回路

2.8. 制 冷 剂

R404a/R23（臭氧耗损指数均为0，R23为复叠式制冷系统采用）

3. 电气控制系统

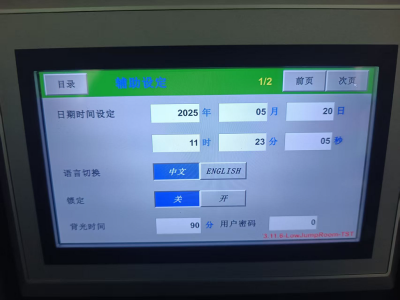

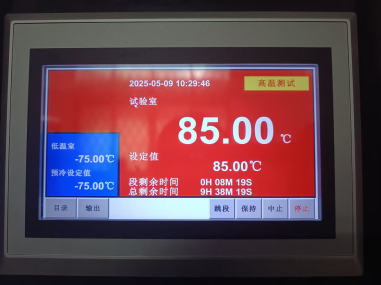

3.1. 控制器

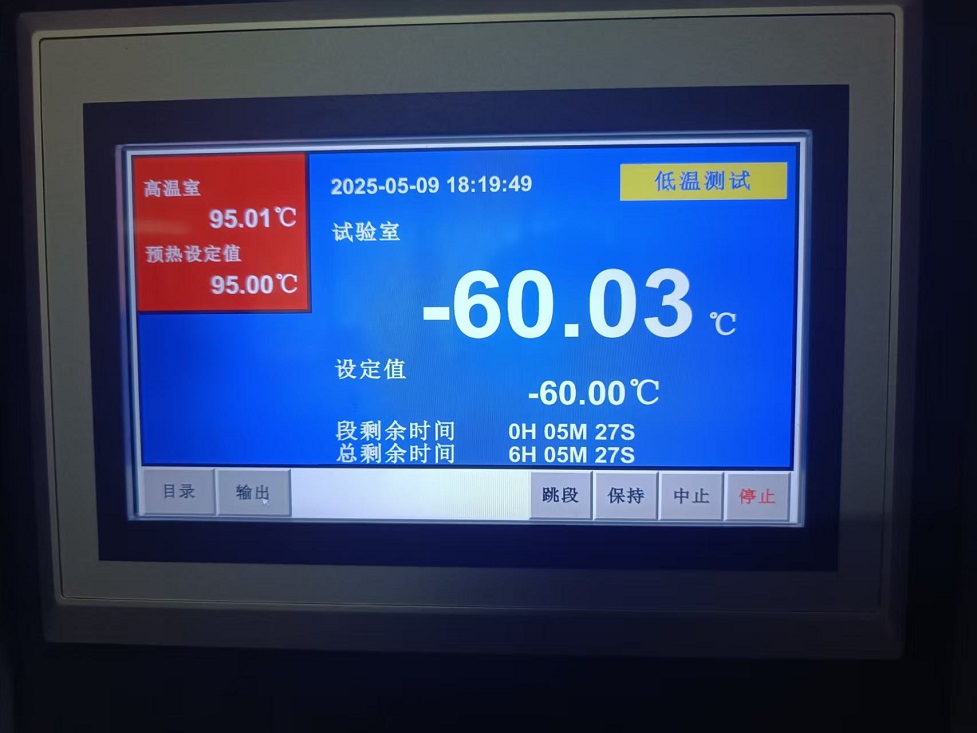

微电脑高清控制器

显示器

7英寸触摸屏，（有10英寸或10英寸竖屏可选配）

运行方式

三种运行方式：分别为2ZONE，3ZONE，STEP

设定方式

中英文菜单（可自由切换），触摸屏方式输入（有手机终端操作可选配）

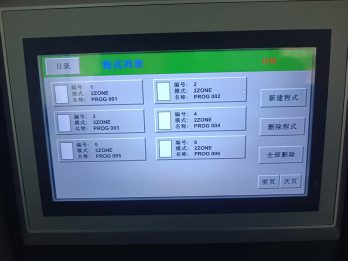

程序容量

1.2ZONE，可编辑120个程式，每个程式只有2段，可无限循环

2.3ZONE，可编辑120个程式，每个程式只有3段，可无限循环

3.STEP， 可编辑120个程式，每个程式最多20段，可无限循环

设定范围

温度：根据设备的温度工作范围调整

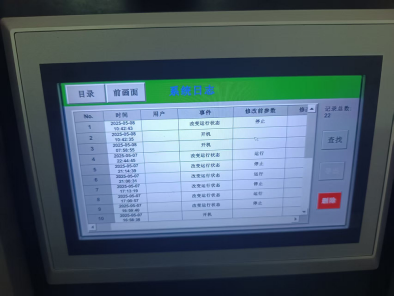

工作日志

随时记录你的设备操作情况

分辨率

温度：0.01℃；

输入

PT100或K型

控制方式

1.抗积分饱和PID

2.BTC平衡调温控制方式+DCC智能冷量控制+DEC智能电气控制 (温度试验设备)

曲线记录功能

具有带电池保护的RAM，可保存设备的设定值、采样值及采样时刻的时间；最大记录时间为180天(当采样周期为60S时)（也可以查看时事曲线记录和表格数据以及历史数据）

附属功能

1. 故障报警及原因、处理提示功能

2. 断电保护功能

3.上下限温度保护功能

4.日历定时功能(自动启动及自动停止运行)

5.自诊断功能。

3.2. 温度测量

温度：PT100或K型

4. 安全保护装置

4.1. 制冷系统

1.压缩机过热

2.压缩机过流

3.压缩机超压

4.压缩机低压

5.冷凝风机过热

4.2. 试验箱

1.可调式超温

2.空气调节通道极限超温

3.风机电机过热

4.3. 其它

1.总电源相序和缺相保护

2.过载及短路保护

3.漏电保护

4.箱体多次开门造成制冷系统故障报警保护

5. 其他配置

5.1. 电源线缆

380V  14KW   6平方5芯电缆

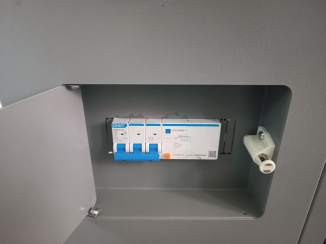

5.2. 总电源开关

漏电保护开关

6. 运输

试验箱为整体式，整体运输

7. 使用条件

由用户保证下列各项条件

7.1. 安装场地

1.地面平整，通风良好

2.设备周围无强烈振动

3.设备周围无强电磁场影响

4.设备周围无易燃、易爆、腐蚀性物质和粉尘

5.设备周围留有适当的使用及维护空间，如下图所示：

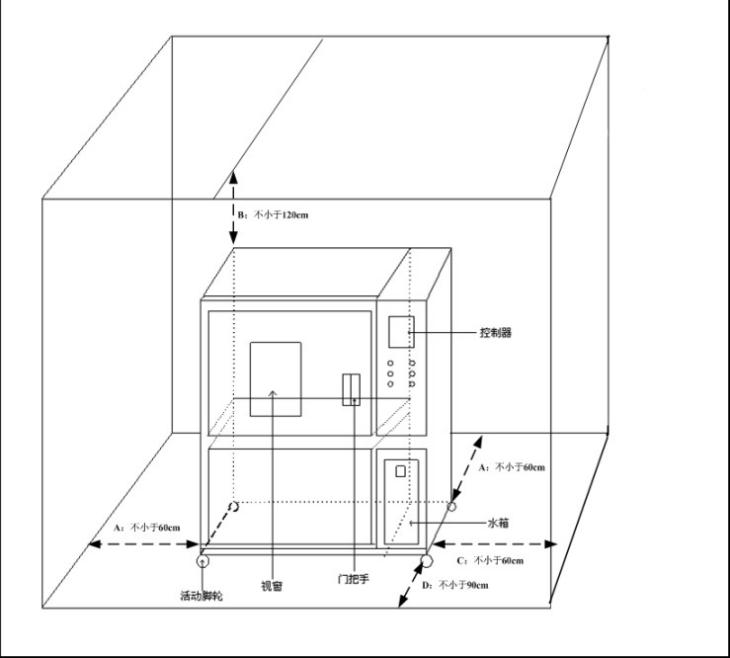

A：不小于100cm   B：不小于80cm  C：不小于60cm  D: 不小于80cm

7.2. 环境条件

1.温度：15℃～28℃

2.相对湿度：≤85%

3.气压：86kPa～106kPa
